地下管网“神探”破案：旱天外水排查封堵全纪实

在城市排水系统这个"地下江湖"里，旱天外水就像神秘的"不速之客"，悄悄混入污水管网，让泵站负荷爆表、处理成本飙升。最近，清环技术团队化身"地下管网侦探"，凭借在线电导率+在线流量监测为手段的硬核排查技能，在南方某城市地埋泵站上演了一场精彩的"抓水大戏"！从疑点重重到精准定位，从反复试错到完美闭环，全程高能又充满反转，堪称排水行业的"破案教科书"！

一、背景介绍：泵站"身体不适"，暗藏神秘隐患

① 案发现场：南方某市地埋泵站

地埋泵站，作为城市排水系统的重要区域"心脏"，承担着片区污水收集与输送的关键任务。这本该是只收生活污水的"专属通道"，却在日常运行中出现了异常状况——水量忽高忽低、水质指标偏离正常范围，像极了人"吃坏肚子"的状态。

② 关键线索：电导率异常报警

生活污水的电导率有正常范围，就像人类的体温一样，是判断水质健康的核心指标。而该地埋泵站的进水水质，电导率仅为499μs/cm（正常生活污水的电导率较高，在1000-2000μs/cm之间），显著低于正常生活污水标准，这就像医生测到体温异常，直接敲响了警钟！【电导率监测对排水管理的应用与局限—智慧排水之乱弹（126）；流量电导率同步监测在偷排监管中的作用—智慧排水之乱弹（152）】

更吊诡的是，泵站日均水量达到2006m³/d，也远超片区正常产污量。结合管网运行数据，团队初步判断：有大量清水"偷渡"进入污水管网，也就是令人头疼的旱天外水入侵问题！

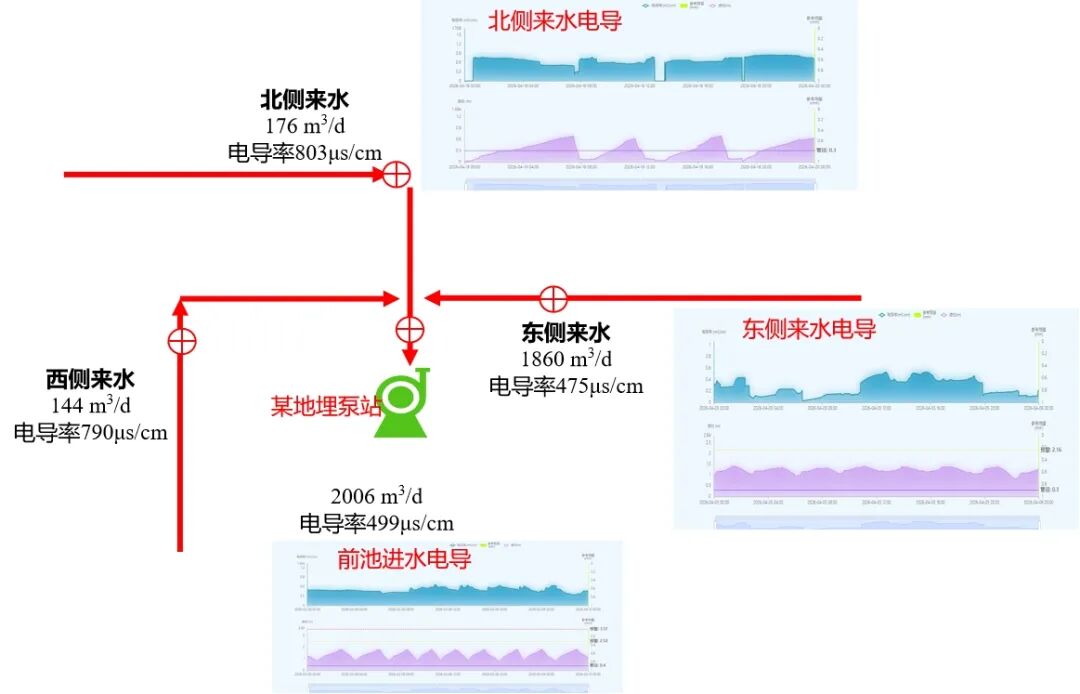

图1：泵站水质水量平衡分析概化图

③ 排查难度：地下管网"迷雾重重"

外水来源成谜，是井壁渗漏？河水倒灌？还是其他未知水源？地下管线错综复杂，如同城市的"神经网络"，想要通过传统人工方式精准定位源头，堪比大海捞针。

二、排查经过：三大步骤，锁定"真凶"

① 市政初筛：全网扫描，定位方向

清环技术团队开启基于在线监测的"定量精准排查"模式，对该地埋泵站片区关键节点进行“电导率+流量双维度监测”，把每个重要管线节点都查了个遍：

东侧来水：1860m³/d，电导率475μs/cm

北侧来水：176m³/d，电导率803μs/cm

西侧来水：144m³/d，电导率790μs/cm

分析数据，真相逐渐浮出水面：北侧、西侧来水电导率正常，水量占比仅16%，排除重大嫌疑；东侧来水水量占比高达84%，电导率仅475μs/cm，实锤为主要外水来源！

② 市政精查：精准定位，锁定WS1井位

明确外水主要方向后，团队携带便携式水质水量仪，对东侧管线进行"精准狙击"，在附近的WS1井位，监测到”瞬时流量高达40L/s+电导率低至200μs/cm“的水质水量数据，超低浓度水露出了马脚！【分区固定在线+便携实时流量支持外水入渗高效排查—智慧排水之乱弹（150）】

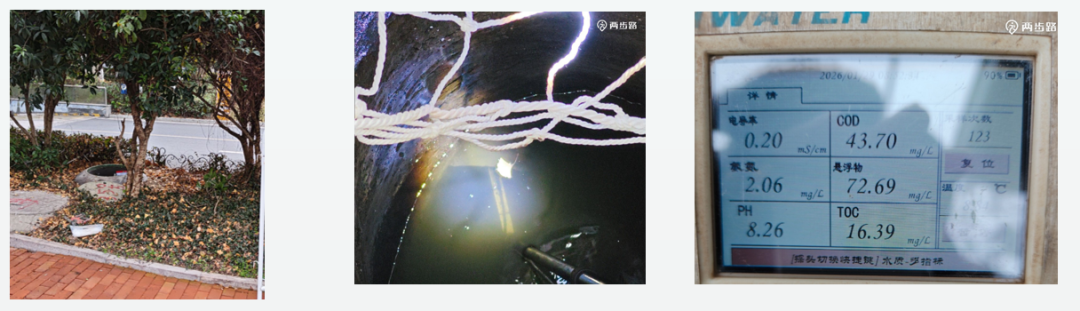

图2：WS1井位现场实测和临测数据图

这个点位就像排水管网的"漏洞"，大量清水源源不断地涌入，直接导致泵站水质"被稀释"、水量"被超标"。结合现场勘查，初步判断为”井壁破损渗水或雨污混接“。【排水管网整治为什么需要定量监测闭环验证？】

③ 谨慎确认：在线监测，实锤水源类型

为了彻底破案，团队在WS1井位安装”THWater智慧排水在线监测设备“，24小时实时监控流量、液位、电导率数据，开启"全天候盯梢"模式【拍照vs录像：瞬时实时监测和分钟级连续监测到底差在哪？】：

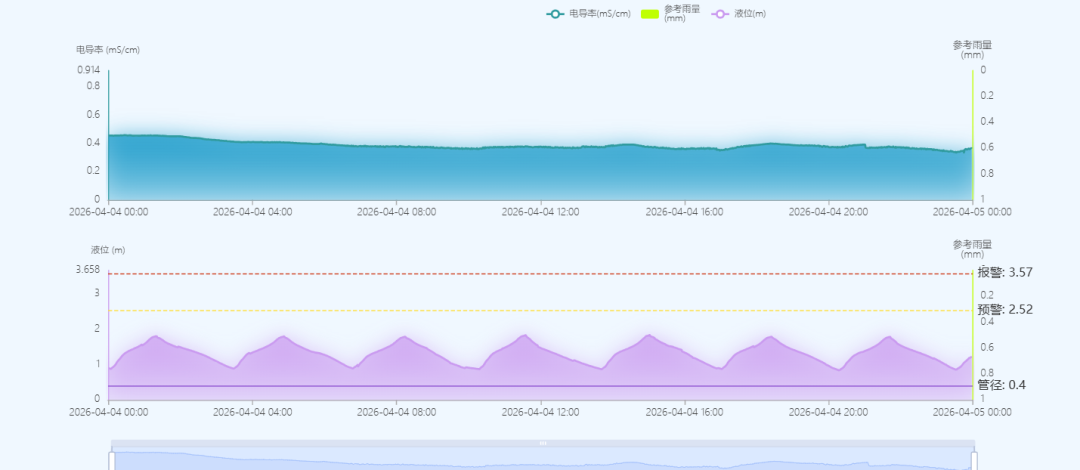

监测数据显示：WS1井位流量与泵站液位呈现“完美正相关”——泵站液位下降，流量出现；液位上升，流量消失。这种特征直接排除人为抽排，倒与外水入渗及其类似！日混接量更是高达1036吨/天，相当于每天有上千吨清水"白跑"一趟污水厂。

三、整改经历：两次封堵，反转再反转

① 第一次封堵：进水管封堵，效果拉胯

2026年4月，排水公司率先对WS1井位进水管进行封堵，本以为"一招制敌"，结果却让人意外——泵站水质水量毫无变化，电导率从499μs/cm降至366μs/cm，水量反而从2136m³/d飙升至3651m³/d！

第一次整改宣告失败，相当于"缘木求鱼"，问题根源根本不在上游水管，团队立刻调整思路，重新分析监测数据。

② 二次排查：找到核心症结——井壁入渗

凭借在线监测设备的持续数据支撑，团队重新勘查现场，认真求证，终于发现井壁存在大量渗水！原来真正的"漏洞"不是管道，而是检查井壁，地下水通过破损的井壁持续渗入管网。

③ 第二次封堵：出水管封堵，完美收官

2026年4月底，排水公司对WS1井位出水管进行精准封堵，直击病灶！这一次，效果立竿见影：

封堵前：电导率499μs/cm，流量2136m³/d

封堵后：电导率797μs/cm，流量773m³/d

图3：WS1井位出水管封堵前（左图）后（右图）泵站电导率变化图

困扰泵站已久的外水问题，终于被彻底解决，排水系统"满血复活"！

四、总结：从破案到方法论，干货满满

①本次排查核心成果

1.精准定位：通过在线电导率+在线流量监测，锁定该地埋泵站外水源头WS1井位。

2.原因查明：新区管网无破损，外水为检查井壁地下水入渗。

3.整改闭环：两次封堵完成整治，泵站水质水量全面达标。

4.效益显著：减少大水量外水入侵，降低泵站运行负荷与处理成本。

②行业通用排查方法论

本次成功案例，总结出一套"初筛-精查-确认-整改-闭环"的旱天外水排查标准流程：

第一步：电导异常初筛，锁定异常区域

第二步：流量水质精查，定位疑似点位

第三步：在线监测确认，判断水源类型

第四步：精准封堵整改，实时跟踪效果

第五步：数据验证闭环，形成长效机制

③核心启示：在线监测设备是"破案神器"

如果没有在线监测设备，这次排查可能要花费数倍时间与人力，甚至找不到真正问题根源。在线流量、水质监测设备，就是排水行业的"天眼"与"神探"！

五、设备推广：THWater智慧排水，守护城市地下血脉

①为什么必须用在线监测设备？

在城市排水精细化管理的今天，靠人工巡查、经验判断的时代已经过去。在线监测设备是数字化排水的核心基础设施，具备不可替代的优势：

✅ 实时监控：24小时不间断采集流量、液位、电导率数据

✅ 智能预警：水质水量异常自动报警，提前发现隐患

✅ 精准定位：数据支撑快速定位问题点，减少盲目排查

✅ 数据溯源：历史数据可查，为整改与决策提供科学依据

✅ 降本增效：减少人力成本，提升运维效率，降低处理能耗

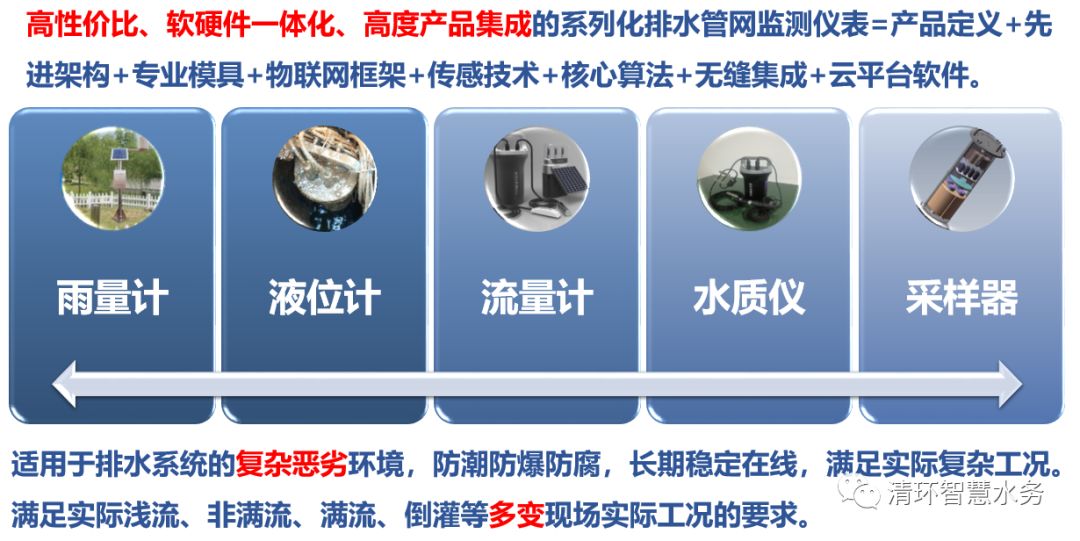

② THWater智慧排水在线监测解决方案

本次排查中大放异彩的THWater智慧排水在线监测设备，专为城市排水管网运维打造，具备四大核心优势：

💧 软硬一体：硬件精准监测+软件智能分析，一站式解决方案

🚨 智能报警：异常数据实时推送，故障隐患早知道

🔧 便捷安装：体积小巧，安装简单，适配各种检查井环境

☁️ 云端在线：数据云端存储，手机/电脑远程查看，随时随地管控

③ 适用场景全覆盖

THWater设备广泛适用于：泵站运行监控、旱天外水排查、雨污混接调查、防洪排涝监测、排水管网数字化运维等全场景，是排水运维人员的"最佳搭档"！

同时值得一提的是，正因为使用了THWater断面扫描式的流量仪【清环主编的《多普勒断面扫描式排水管道在线监测流量仪》T/CSGPC045-2025发布；国家重点研发计划子课题顺利通过验收。断面扫描监测技术获权威认可！】，才能获得具有代表性的可靠流量数据，用于分析对比，确保的结果的可靠性和准确性，最终辅助我们找到真正的问题所在，并进行解决和验证。【排水管道流量测量：都叫多普勒，售价差别为何从1万到20万？】

本次某市地埋泵站旱天外水排查案例，充分证明了“在线监测流量设备”在排水运维中的核心价值。未来，随着城市排水数字化转型加速，智慧监测设备将成为行业标配，为城市地下血脉保驾护航！

漫画版

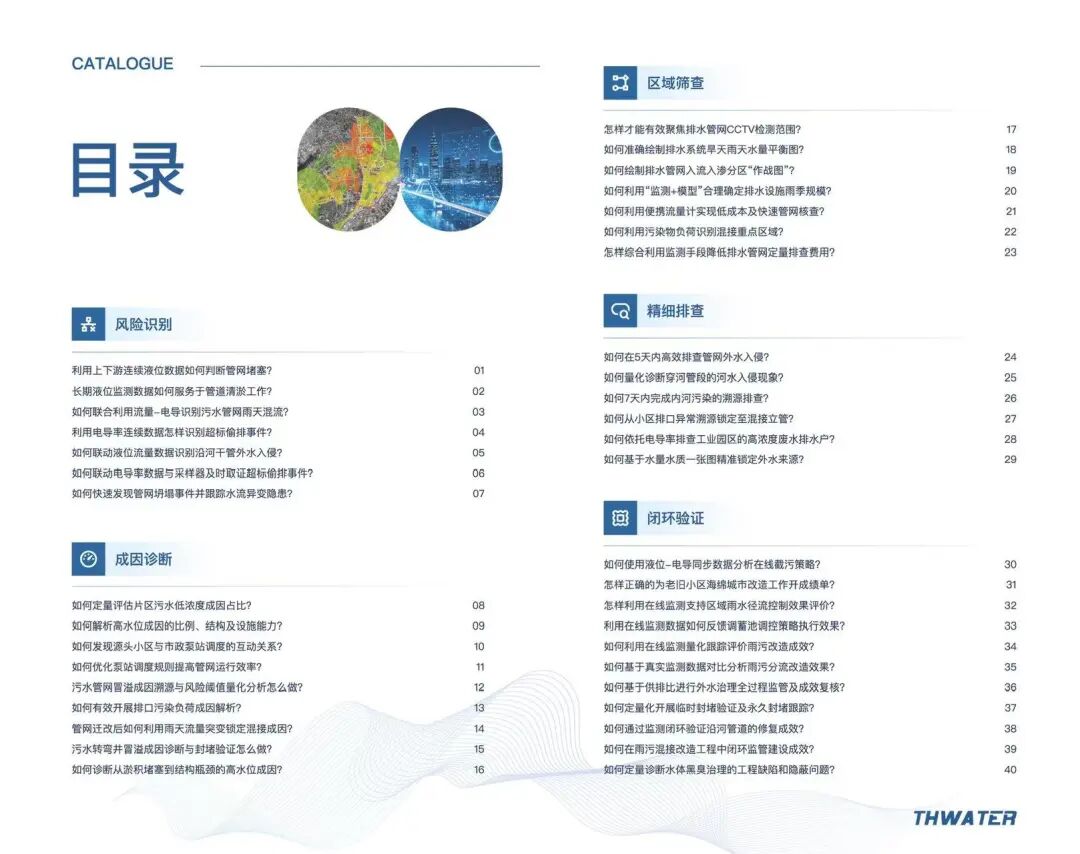

PS：清环将排水监测相关案例汇编成册，近期进行了更新。形成了包含“风险识别、成因诊断、区域筛查、精细排查、闭环验证”5个版块的40个具体案例，如果感兴趣，有需要印刷版应用案例2号册的新老朋友，请和小编微信直接联系哈，或请朋友们在本帖下留言：所在单位、邮寄地址、收件人、电话等信息（不会公开留言，仅做邮寄使用，可以放心留言的，请勿重复留言哈）。在审核通过后，会免费顺丰邮寄的哦！
