排水管网诊断不能”头痛医头、脚痛医脚”。分区多点位连续测流量之所以是最靠谱有效的方法，核心在于它实现了从”定性观察”到”定量诊断”的跨越：通过将管网划分为若干独立分区，在每个分区关键节点连续监测流量数据，构建水量平衡方程，不仅能精确定位外水入侵、雨污混接等问题的发生区域，还能量化评估问题的严重程度，为后续的CCTV靶向排查提供科学依据。相较纯CCTV检测，这种”先诊断、后排查”的模式可将排查总成本降低30-50%，时间缩短1/3左右，实现真正的降本增效。

1. 排水管网诊断：一个正在升级的「技术战场」

1.1 城市地下「静脉」面临的系统性风险

城市排水管网是保障城市正常运行的重要基础设施，被称为城市的「地下生命线」。然而，随着城市化进程的加速推进，这些埋藏于地下的「静脉」正面临着前所未有的系统性风险。根据相关统计，我国超过60%的城镇排水管网存在不同程度的老化、破损和功能退化问题。在南方典型城市的调研中，管道错口、脱节和破裂的密度统计揭示了令人担忧的现状：每公里污水管道平均存在3-5处结构性缺陷点，这些缺陷点成为了外水入侵的主要通道 。

更为严峻的是，这些问题并非孤立存在，而是呈现出系统性、连锁性的特征。管道破损不仅导致污水外渗污染土壤和地下水，也会为地下水、雨水、河水等「外水」的反向入侵创造条件。这种双向迁移过程使得排水系统的运行效能被严重削弱，直接表现为污水处理厂进水浓度持续走低、管网高液位运行频发、雨天溢流污染加剧等一系列连锁反应。在一些地下水位较高的地区，外水入侵量甚至可占污水厂总处理水量的30%-50%，造成了巨大的资源浪费和环境风险。【清环参编团标《城镇污水管网入流入渗监测与评估标准》T/CECS 1764-2024发布】

1.2 传统诊断方法：各有「致命伤」

面对如此复杂的管网问题，业界已经发展出多种诊断技术手段。从早期的目视检查、烟雾法、染色法，到后来逐步普及的管道闭路电视检测（CCTV）、潜望镜检测（QV）、声呐检测等，技术手段在不断丰富。然而，每一种传统方法都存在着难以克服的局限性。【排水管网排查诊断的正确打开方式—智慧排水之乱弹（42）】

CCTV检测被誉为管道检测的「金标准」，能够提供直观的管道内部影像，精准判定裂缝、错口、树根侵入等结构性缺陷。但其操作前必须进行封堵断水、降水清淤等复杂预处理，不仅费时耗力，更导致成本高昂——大范围实施时，平均每公里检测成本高达2万元以上。更为关键的是，面对高水位运行的管道，CCTV往往「束手无策」，无法实施有效检测，降水措施费甚至高于检测费用。此外，CCTV虽然能够「看见」问题，却难以「量化」问题——它无法回答「这个裂缝每天漏入多少地下水」、「那个混接点雨季会汇入多少雨水」等关键问题。

声呐检测虽然可以在满水条件下作业，通过声波反射生成管道横断面图，但其数据直观性差，解译难度大，且对环境因素（如悬浮物、气泡）极为敏感，检测精度容易受到影响。

水质分析法（特征因子法）的基本原理是利用不同来源水体（生活污水、地下水、河水、雨水等）在水质指标（如氨氮、COD、电导率、稳定同位素等）上的差异，通过采样分析定性判断外水入侵的来源类型。然而，水质分析法存在一个根本性的局限：水质数据本质上是「结果状态量」，而非「过程量」——它只能反映某一时刻、某一位置的水体水质状态，而无法刻画系统的动态运行过程，更不知道具体是从哪里来的、影响多大。

这一本质差异导致了水质法在实际应用中的多重困境。首先，水质数据具有极强的时空变异性：同一管道在不同时间、不同位置采样，结果可能差异巨大，受降雨冲刷、管道沉积物再悬浮、污水停留时间等多种因素影响，单次采样几乎无法代表整个分区的真实状况。其次，水质法只能回答「有没有」外水入侵，而无法回答「有多少」—即使检测到某指标异常偏低，也无法据此计算出外水入侵的体积流量。更关键的是，水质数据无法满足质量平衡方程的基本要求—质量平衡需要的是连续、守恒的流量数据，而离散、瞬时的水质浓度数据无法直接用于水量核算。因此，水质分析法更适合作为流量监测的辅助验证手段（如用于外水来源类型的判别），而非独立的定量诊断工具 。

这种「单兵作战」式的诊断模式，在面对动辄数百公里、拓扑关系复杂的城市排水管网时，显得力不从心。问题的核心在于：传统方法大多停留在「定性观察」层面，缺乏系统性的「定量诊断」能力，难以对管网运行状态做出全面、科学的评估。

1.3 从「看病」到「体检」：诊断理念的根本转变

正如同现代医学从「疾病治疗」转向「健康体检」一样，排水管网诊断领域也正在经历一场深刻的理念变革。从「哪里坏了修哪里」的被动响应模式，转向「全系统体检、风险预判」的主动管理模式。这种转变要求诊断技术必须具备三个核心能力：全覆盖的系统视角、连续性的动态监测、以及精准的定量分析。

正是在这样的行业背景下，分区多点位连续测流量技术通过实践应用和大量案例应用后自然而然的出现。它借鉴了供水管网领域成熟的DMA（District Metering Area，独立计量区域）管理理念，将庞大的排水管网系统划分为若干个边界清晰、相对独立的监测分区，在每个分区的关键节点布设可以采集高质量有效数据的断面扫描式流量计，通过长时间连续在线监测，采集分钟级的流量数据，构建覆盖全区域的水量平衡体系，辅助定量诊断。

这一方法的核心逻辑在于：通过系统性的「分区计量」和「水量平衡」分析，先将问题锁定到特定区域，再量化评估问题的严重程度，如果有需要可以开展二轮或三轮的分区加密监测分析，最后才是针对性地开展CCTV等精细化排查。这种「先诊断、后排查」的层级递进策略，不仅大幅提升了诊断效率，更有效控制了成本，代表了排水管网诊断技术的发展方向。

2. 分区多点位连续测流量：原理与核心技术

2.1 核心原理：把看不见的地下管网「切片管理」

分区多点位连续测流量技术的核心在于将庞大复杂的排水管网系统「切片」为若干个可独立监测、可闭环管理的单元。这一理念的实现依赖于三个关键环节：科学的分区划分、精准的流量监测和系统的水量平衡分析。

2.1.1 分区划分：从「一张大网」到「若干独立单元」

分区划分是整个技术体系的基础。其基本原则是依据管网拓扑结构、自然地形地貌、泵站服务区边界等因素，将排水管网划分为若干个边界清晰、流向明确的独立区域。每个分区通常具有一个或有限个数的明确的出口节点，便于对该分区的总出流进行精准计量。分区的大小需要科学把控：分区过大，内部问题容易被「平均化」而难以识别；分区过小，则会大幅增加监测设备投入和运维成本。实践中，一个合理的整体分区通常覆盖2-10平方公里的服务面积，可根据分析诊断的精细化需求，再划分二级或三级分区，从而支撑不同精度的定量诊断需求。

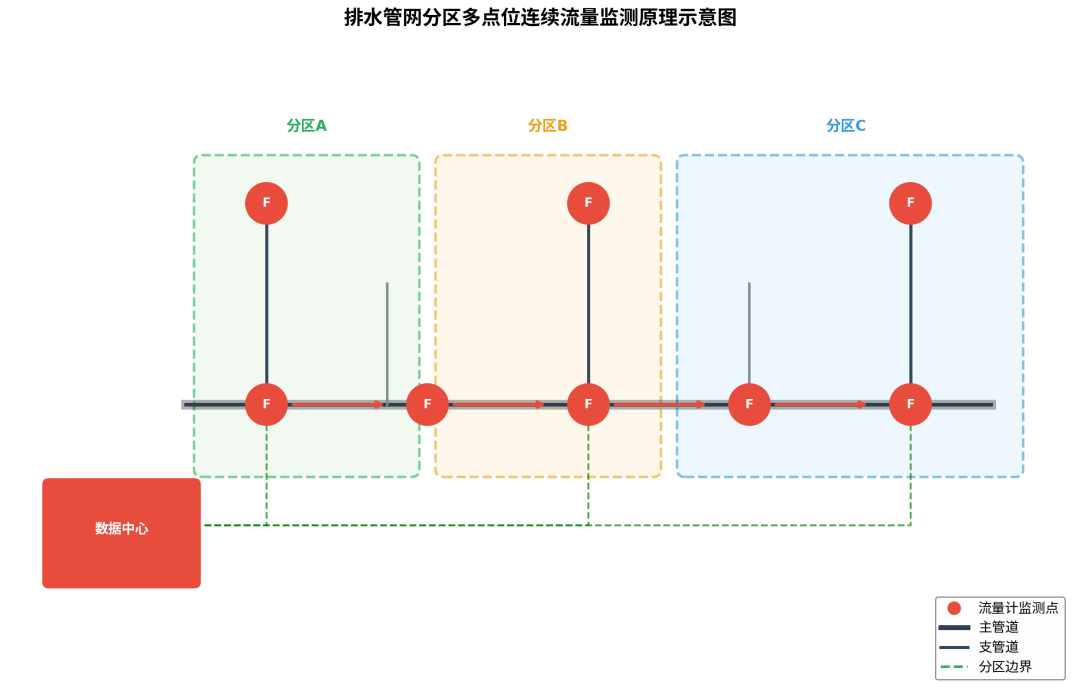

如上图所示，整个管网系统被划分为分区A、分区B和分区C三个独立计量区域，每个分区内主管道和关键支管交汇处均布设了流量计（标记为F），所有监测数据实时汇聚至数据中心进行统一分析。这种「切片管理」的模式，使得原本错综复杂的大系统变成了若干个可量化、可对比、可追溯的小单元。

2.1.2 多点位布设：构建管网流量的「感知神经网络」

在分区的基础上，需要在每个分区的关键节点布设流量计，形成覆盖全区域的流量监测网络。监测点位的布设遵循「突出重点、分级覆盖」的原则：

一级监测点（分区出口节点）：每个分区必须至少设置一个出口监测点，用于计量该分区的总出流量。这是水量平衡分析的核心节点，其数据质量直接决定诊断结果的可靠性。

二级监测点（主干管关键节点）：在分区内部的主要管道交汇处、转输泵站前后等关键位置布设监测点，用于追踪流量在分区内部的传输路径和变化规律。

三级监测点（问题区域加密节点）：在一级和二级监测数据分析的基础上，对识别出的异常区域进行加密监测，进一步缩小问题范围。

这种分层布设的策略，既保证了全局覆盖，又避免了过度投入，实现了监测资源的优化配置。【排水管网监测点设置与分级监测理论—智慧排水之乱弹（36）】

2.1.3 连续监测：捕捉「时间维度」上的关键信息

与传统间歇性采样检测不同，分区多点位连续测流量技术要求7×24小时不间断地采集流量数据，数据记录频率通常为1-5分钟一次。这种高频连续监测的价值体现在三个方面：

全面捕捉流量动态变化规律：排水管网的流量并非恒定不变，而是呈现出明显的日变化、周变化和季节性变化规律。连续监测能够完整记录这些动态特征，为水量平衡分析提供坚实的数据基础。

动态识别间歇性问题：许多外水入侵事件（如雨水混接、施工降水排入）具有明显的间歇性特征，仅在特定时段（如降雨期间）发生。间歇性检测很容易「错过」这些关键事件，而连续监测则能够完整捕捉。

揭示点位间的联动关系：通过对比上下游监测点位的流量变化时序，可以判断流量异常的发生位置、传播路径和影响范围，为问题溯源提供关键线索。

2.2 关键诊断方法：水量平衡的「三种武器」

在获取了分区的连续流量数据后，需要运用科学的方法对数据进行解析，从中提取出反映管网运行状态的关键信息。

2.2.1 水量平衡分析法：定量诊断的「基石」

水量平衡分析法是分区多点位连续测流量技术体系中最基础、最核心的诊断方法。其基本原理是质量守恒定律：在一个封闭的排水区域内，总出流量应该等于该区域产生的原生污水量（生活污水+工业废水）与各类外水入侵量（地下水入渗、雨水混入、河水倒灌等）之和。

具体操作中，首先需要基于区域用水量统计、人口数据、工业用水调查等信息，估算该区域的理论污水产生量；然后，通过分区出口流量计实测该区域的实际总出流量；两者的差值即为外水入侵的总量。进一步地，结合降雨数据、地下水位数据以及分区内部的支管流量监测数据，可以对外水入侵的来源构成进行初步解析。

水量平衡分析法的优势在于原理清晰、结果直观，能够给出外水入侵的绝对量值（如「该分区每天有约1000立方米外水入侵」），为后续的问题评估和治理决策提供明确的量化依据。然而，这种方法对流量监测数据的准确性要求极高，且需要较为完善的区域用水量基础数据支撑。水量平衡分析有什么用？—智慧排水之乱弹（64）

2.2.2 夜间最小流量法：捕捉「安静时刻」的异常

夜间最小流量法是一种基于生活用水规律的经验性诊断方法。其核心假设是：在凌晨2:00-5:00的居民用水低谷期，管网中的流量应该降至最低，此时的流量主要反映外水入侵量。通过连续监测数据，提取每日夜间最小流量值，并与正常基准值（或相邻分区同期数据）进行对比，即可快速判断该分区是否存在外水入侵问题。

这种方法操作简便、结果直观，特别适用于居民小区、小城镇等用水规律相对稳定的区域。但需要注意的是，对于存在大量夜间生产工业企业的区域，或24小时营业商业设施较多的区域，该方法的适用性会受到一定影响，需要结合实际情况进行调整。再议夜间最小流量法适用范围—智慧排水之乱弹（108）

2.2.3 三角形法：从长期数据中发现「隐性规律」

三角形法是一种基于长期流量数据的统计分析方法。其核心思路是：将一个较长时段（通常为一年）内各日的平均流量按从小到大的顺序排列，绘制流量累积曲线。在理想状态下，该曲线应呈现出「三角形」特征——底部平缓段反映旱天基本流量（含外水入侵），中部斜线段反映降雨影响的过渡段，顶部平坦段则反映雨季高流量的饱和段。

通过对曲线形态的解析，可以定量估算出外水入侵在总流量中所占的比例，并判断该区域管网的整体健康状况。这种方法特别适用于评估管网的长期演变趋势，以及判断治理措施的实施效果。但其需要至少一年的连续数据支撑，且对数据质量要求较高。

2.3 技术支撑体系：硬件与算法的「双轮驱动」

分区多点位连续测流量技术的成功实施，离不开先进的硬件设备和相应的数据分析方法。

2.3.1 流量监测设备：断面扫描流量计的有效应用

排水管网环境复杂，具有高湿度、腐蚀性气体、淤泥沉积、水位变化大等特点，对流量监测设备的适应性提出了严苛要求。目前，行业主流采用两类设备：

一是电磁流量计：基于法拉第电磁感应定律，当导电液体流经磁场时产生感应电动势，通过测量电动势计算流量。电磁流量计天然测量的是断面整体的平均流速，不受流速分布不均匀的影响，因此测量精度高、稳定性好，且不受流体密度、粘度、温度等因素影响，是满管流条件下的首选设备。但其需要管道内充满被测液体，且对安装直管段有一定要求 。

二是断面扫描式多普勒流量计：利用超声波在流体中传播的多普勒效应测量流速，结合水位数据计算流量，适合与浅流、非满管、满管、高水位、倒灌等多种复杂工况的排水管道流量监测。清环主编的《多普勒断面扫描式排水管道在线监测流量仪》T/CSGPC045-2025发布

在排水管网诊断应用中，一个关键的技术细节现在逐渐引起大家的关注：多普勒流量计必须采用断面扫描方式，才能在复杂流场下获得可靠的断面平均流速。排水管网中的流场极为复杂，管道通常为非满流状态，液面随流量波动而变化；管底沉积的淤泥、支管汇入引起的涡流、检查井附近的三维流态畸变等因素，导致管道横断面上的流速分布极不均匀。如果仅采用单点测速，测得的只是该局部位置的点流速，而非整个断面的平均流速，其结果受流场波动影响巨大，数据代表性严重不足，无法用于精确的水量平衡计算。

更为关键的是，单点测速的数据不具备跨点位的一致性。不同监测点的安装位置、管道断面形态、流场特征各不相同，即使使用同一型号设备，各点测得的「流速值」之间也没有可比性。而水量平衡分析的核心逻辑，正是基于上下游监测点流量数据的对比和差值计算——如果各点数据本身就不具有一致的物理含义，那么基于这些数据的水量平衡结果将失去意义。因此，只有采用断面扫描方式，通过测量断面上多个代表点的流速并积分计算断面平均流速，才能获得具有物理一致性和空间可比性的流量数据，这是分区多点位连续测流量技术可靠性的根本保障。【排水管道流量仪高中低档如何选—智慧排水之乱弹（129）】

表面流速测量（如雷达流速仪、浮子式流速仪）同样不适用于排水管网的精确计量。这类设备只能测量液面处的表层流速，而表层流速与断面平均流速之间不存在稳定的换算关系，受水位、底坡、糙率、管壁附着物等多种因素影响，换算系数随时变化，无法保证测量精度。

2.3.2 数据分析：从「数据采集」到「智能诊断」

海量监测数据的采集只是第一步，如何从数据中「提炼」出有价值的信息，才是诊断工作的核心。现代化的数据平台通常具备以下功能模块：

实时数据监控：对全网流量、液位等数据进行实时采集和分析，超限自动报警，及时发现突发溢流、管道堵塞等紧急事件。

水量平衡分析引擎：自动计算各分区的水量平衡关系，生成外水入侵量、入侵率等关键指标，并以可视化图表直观展示。

智能预警与溯源：基于历史数据建立正常运行「基线模型」，当实测数据偏离基线时自动预警；结合管网拓扑关系和上下游数据联动分析，辅助定位问题区域。

评估报告生成：自动生成诊断分析报告，包括分区健康评估、问题排序、治理建议等内容，为管理决策提供支撑。【入流入渗诊断的可视化表达怎么做—智慧排水之乱弹（125）】

3. 为什么说它「最靠谱」：五大核心优势深度解析

3.1 从「定性观察」到「定量诊断」：质的飞跃

分区多点位连续测流量技术最根本的优势，在于它实现了排水管网诊断从定性观察到定量诊断的质的飞跃。传统CCTV检测能够告诉你「管道上有一条裂缝」，但无法回答「这条裂缝每天导致多少地下水渗入」；水质分析法能够告诉你「这里有外水入侵」，但无法量化「外水入侵占总流量的比例是多少」。

而分区多点位连续测流量技术，通过水量平衡方程的建立和求解，能够以立方米/天的精度，定量计算出每个分区的外水入侵总量。更为先进的是，结合水质特征因子分析，还可以进一步解析出外水入侵的来源构成——地下水占多少、雨水混接占多少、河水倒灌占多少。

这种定量诊断能力带来了三个层面的深层价值：

为治理决策提供科学依据：当知道了「某分区每天有1000立方米地下水入渗」，管理者就可以据此评估治理的紧迫性和优先级，合理分配有限的资金和人力。相比之下，仅仅知道「这里有裂缝」并不能支撑经济性的决策。

为治理效果评估提供基准线：在治理工程实施前，通过分区监测获取的基线数据，知道治理前的基准值，可以作为后续效果评估的参照。治理后再次监测，用数据说话，用「外水入侵量减少了多少」来评判工程成效，而非仅仅依赖工程验收报告。

为管网智能运维奠定基础：精确的流量数据是管网水力模型校核、数字孪生系统构建的核心输入。只有具备了高质量的实测数据，才能实现管网运行状态的精准模拟和未来趋势的可靠预测。

3.2 系统性风险「无处遁形」：全覆盖的监测网络

传统诊断方法往往采用「哪里出问题、哪里做检测」的点状排查模式，容易陷入「头痛医头、脚痛医脚」的被动局面。而分区多点位连续测流量技术构建了一个覆盖全区域、贯穿全时段的系统性监测网络，使得系统性风险「无处遁形」。

这种系统性优势体现在三个维度：

空间维度的全覆盖：通过对管网进行科学分区，每个区域都有明确的计量边界和监测节点，形成了一张「天罗地网」。任何一个区域的问题，都会被对应监测点的数据异常所「捕捉」，不会再因为「没被检查到」而被忽视。

时间维度的全连续：7×24小时不间断的监测，消除了传统间歇性检测的「时间盲区」。那些只在深夜发生、只在雨季出现、只在特定工况下暴露的问题，都将在连续数据的时间轴上留下「痕迹」。

系统维度的全关联：当全网监测数据被汇聚到统一平台，各个分区之间的数据关联性就显现出来。管理者不仅可以看见每个分区的「局部状况」，更能够洞察整个系统的「整体态势」。哪些分区的问题具有共性（可能指向系统性的设计缺陷），哪些分区的问题相互影响（需要协同治理），这些系统性认知是传统单点检测无法提供的。

3.3 降本增效：经济效益的「双重红利」

对于任何一个城市的排水管理部门来说，成本控制都是一个绕不开的课题。分区多点位连续测流量技术在经济性方面展现出显著的「双重红利」——直接成本降低和间接效益提升。

3.3.1 直接成本降低：从「全面搜查」到「精准打击」

最直接的成本节约来自于诊断策略的优化。如前所述，CCTV检测虽然精准，但成本高昂且需要复杂的预处理，而且往往需要全覆盖检测。分区多点位连续测流量技术的核心理念是「先用廉价的数据缩小范围，再用昂贵的检测精准定位」——即「先诊断、后排查」的分级策略。

3.3.2 间接效益提升：从「被动抢修」到「主动预防」

除了直接的成本节约，分区多点位连续测流量技术带来的间接效益同样不可忽视：

降低突发事故损失：通过实时监测和智能预警，能够提前发现管道堵塞、溢流风险等隐患，将「事后抢修」转变为「事前预防」，避免因突发事故导致的财产损失、环境污染和舆情风险。

优化运维资源配置：基于各分区的健康评估结果，可以实现运维资源的差异化配置。问题严重的分区加密巡查，状态良好的分区延长巡检周期，从而提升整体运维效率。

支撑科学规划决策：长期积累的监测数据，为管网改造、泵站扩容、新区建设等规划决策提供了科学依据，避免了「拍脑袋」式决策带来的投资浪费。

3.4 动态监测能力：捕捉「间歇性」问题的关键

排水管网中的许多问题具有显著的间歇性、偶发性和条件依赖性特征，这是传统检测方法难以应对的最大挑战之一。

3.4.1 间歇性外水入侵的识别

以雨水混接为例，混接点可能在绝大多数时间内并不排水，仅在降雨期间才会将大量雨水导入污水管网。如果采用间歇性的CCTV检测或水质采样，有极高的概率「恰好」错过降雨时段，从而得出「该管道正常」的错误结论。

而连续测流量技术通过全时段的监测，能够完整记录每一次降雨事件引发的流量变化过程。通过对比降雨数据与流量数据，可以清晰地识别出「降雨-流量响应」异常的分区，进而锁定疑似雨水混接区域。在某城市的诊断案例中，正是通过连续监测发现某分区在降雨期间流量增幅远超正常水平，最终成功定位了一处隐蔽的雨水支管错接点，该错接点在旱天完全无迹可寻。在线监测看清雨天排水系统“反常识”—智慧排水之乱弹（63）在线监测锁定冒溢病灶之雨天篇—智慧排水之乱弹（162）

3.4.2 运行状态的动态评估

连续监测数据还为管网运行状态的动态评估提供了可能。通过分析流量的日变化系数、峰值出现时间、夜间基流比例等特征参数，可以判断管网的健康状况是否稳定、是否存在逐渐恶化的趋势。例如，某分区的夜间最小流量如果在数月内持续缓慢上升，可能预示着管道破损正在扩大、地下水入渗量正在增加——这种渐进式的风险累积，是传统检测方法难以察觉的。流速-液位联合分析诊断管道状态—智慧排水之乱弹（153）

3.5 流量是「过程量」，水质是「状态量」：数据本质的可靠性差异

在排水管网诊断的技术选型中，一个常常被忽视但却至关重要的问题是：数据的本质属性决定了其可靠性边界。流量数据本质上是过程量，它描述的是系统在连续时间维度上的动态演变；而水质数据本质上是结果状态量，它描述的是某一时刻、某一空间点上水体的瞬时化学状态。这一本质差异，决定了两者在管网诊断中的可靠性存在根本性差距。

3.5.1 过程量的守恒性与可追溯性

流量作为过程量，其核心优势在于满足质量守恒定律。在一个封闭的管网分区中，总出流量必然等于该区域内所有入流量之和（原生污水+各类外水）。这意味着，只要进出口的流量测量是准确的，我们就可以通过简单的减法运算，精确计算出外水入侵的总量。这种基于守恒律的数学关系是确定性的、无歧义的——流量差值就是外水量，不存在解释上的不确定性。

更重要的是，连续监测获取的流量过程数据具有完整的时序可追溯性。我们可以对比任意两个时刻的流量变化，分析其与降雨事件、用水高峰、泵启停等外部因素的响应关系，从中提炼出管网运行的动态规律。这种时间维度上的连续性和因果关联性，使得流量数据具有极强的自我验证能力——如果上下游流量数据不符合质量守恒，我们能够立即发现测量误差或系统异常。

3.5.2 状态量的时空变异性与解释困境

与流量数据形成鲜明对比的是，水质数据作为状态量，面临着无法克服的时空变异性和解释困境。

时间维度的随机性：管道中的水质状态受多种随机因素影响——降雨初期的冲刷效应会携带大量地表污染物进入管道，导致污染物浓度短暂飙升；管道底部的沉积物在流速变化时会发生再悬浮，改变水体的表观浓度；不同排放源的排放节律差异（如早晚用水高峰、工业企业间歇排放）也会导致水质在时间轴上剧烈波动。一次采样只能捕捉这一复杂动态过程中的一个「快照」，其结果的代表性存疑。

空间维度的不均匀性：即使在同一管道的同一时刻，不同位置的水质也可能差异显著。管道底部的沉积物层与上层水体的污染物浓度截然不同；靠近排放口的位置与管道中部的稀释程度差异巨大；大流量时的充分混合状态与小流量时的分层状态会导致完全不同的浓度分布。这种空间不均匀性意味着，单次采样的位置选择会显著影响检测结果，从而引入主观性和不确定性。

质量平衡的数学困境：最核心的问题在于，水质浓度数据无法直接用于水量平衡计算。浓度是一个强度量，而我们需要的是通量（流量×浓度=通量）。在不知道流量的情况下，仅凭浓度值无法推算外水入侵量。即使同时测量了流量和浓度，由于水质数据的瞬时性和不确定性，基于单次采样计算的通量值与基于连续流量积分计算的通量值之间可能存在巨大偏差。这就是为什么水质法只能定性判断「有外水」，却无法可靠地定量回答「有多少外水」的根本原因。

3.5.3 实践中的协同定位：流量为主、水质为辅

基于上述分析，科学的排水管网诊断策略应当是「流量为主、水质为辅」。分区多点位连续测流量承担核心的定量诊断任务，精确计算外水入侵量、定位异常区域；水质分析法则作为辅助手段，在流量监测识别出的异常区域内，通过特征因子分析辅助判断外水的来源类型（如区分地下水入渗与雨水混接），为治理方案的制定提供补充信息。

这种主次分明的协同模式，既发挥了流量数据在定量核算上的可靠性优势，又利用了水质数据在来源识别上的定性价值，实现了诊断效果的最优化。

3.6 数据驱动的闭环管理：从诊断到治理的全链条

分区多点位连续测流量技术的最大价值，不仅在于「诊断」本身，更在于它为建立「诊断-治理-评估」的闭环管理体系提供了数据基础。

诊断阶段：通过分区监测和水量平衡分析，定量识别问题区域和问题程度，生成优先级排序的「问题清单」。

治理阶段：基于诊断结果制定针对性的治理方案（如管道修复、混接改造、破损点封堵等），将有限的资金投入到「问题最严重、效益最显著」的区域。

评估阶段：治理工程完成后，利用监测设备继续监测，用数据验证治理效果——外水入侵量是否减少？减少的幅度是否达到预期？ 如果效果不理想，则分析原因、调整方案，形成持续改进的闭环。

这种数据驱动的闭环管理模式，彻底改变了传统「治完就完、效果未知」的粗放式管理现状，推动排水管网运维向精细化、科学化、可持续化方向迈进。

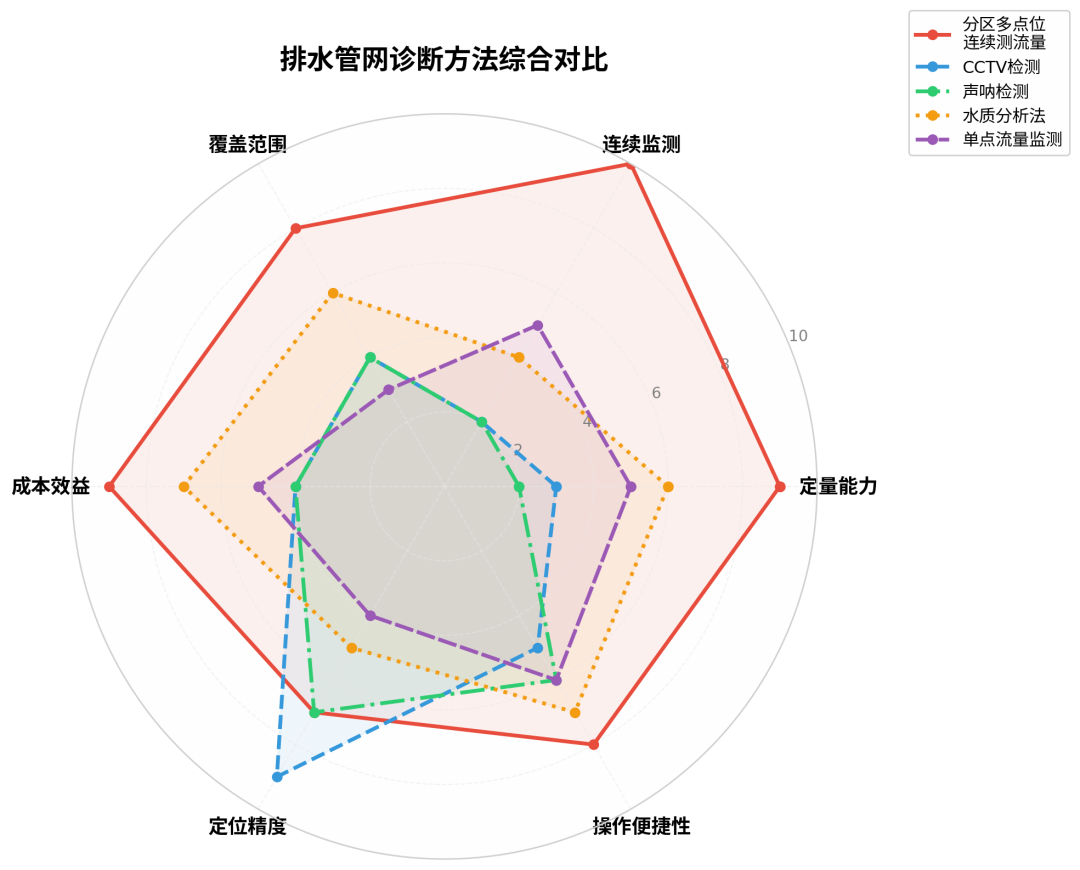

上图从定量能力、连续监测、覆盖范围、成本效益、定位精度和操作便捷性六个维度，对分区多点位连续测流量技术与传统方法进行了综合对比。可以清晰地看到，分区多点位连续测流量技术在定量能力、连续监测和成本效益三个维度上具有压倒性优势，虽然其在最终点位定位精度上略逊于CCTV，但通过「先诊断、后排查」的策略，完全可以利用CCTV作为辅助手段实现精准定位，从而将两者的优势最大化结合。

4. 如何落地实施：从「理论」到「实践」的关键步骤

4.1 科学分区：决定成败的「第一步」

分区方案的科学性直接决定了整个诊断工作的质量和效率。一个理想的分区方案需要综合考虑以下因素：

管网拓扑结构：以泵站服务区、自然流域边界、主干管交汇点等自然节点为依据，确保每个分区具有相对独立的汇水范围和明确的计量出口。

地形地貌特征：充分利用地形高差、河流、铁路等自然屏障作为分区边界。

服务功能区划：将用地性质相似（如纯居住区、工业区、商业区）的区域划分为同一分区，有利于后续水量平衡分析中的用水量估算。

管理便利性：分区边界应尽量与现有的行政管理边界（如街道、社区）或运维管理单元相吻合，便于后续的责任划分和治理协调。

实践中，分区方案的设计通常需要借助地理信息系统，整合管网CAD数据、地形DEM数据、遥感影像等多源信息，进行综合分析后确定。在线监测方案制定的6个原则—智慧排水之乱弹（131）

4.2 设备选型与安装：适应排水管网的「恶劣环境」

排水管网内部环境恶劣，高湿度、腐蚀性气体（H₂S等）、淤泥沉积、水位波动大等特点，对监测设备的适应性提出了严苛要求。设备选型与安装需要特别关注以下几点：

设备防护等级：流量计及其配套电子设备必须具备IP68防护等级，能够在长期浸水条件下稳定工作。同时，设备材质应具备耐腐蚀性（如316L不锈钢、PVC等）。

传感器抗干扰设计：针对污水中大量悬浮物、气泡、油脂等干扰因素，应选择具有多频测量技术或信号滤波算法的设备，确保测量精度的长期稳定性。

供电与通讯方案：对于检查井内的设备，通常采用一次性防爆锂电池的供电方案，并配备低功耗设计以确保长期续航。数据传输优先选用4G网络，保证信号覆盖率和数据实时性。

安装位置选择：流量计应安装在管道平直段、水流平稳的位置，避免弯头、阀门、汇流口等流态复杂区域。安装前需对管道进行清淤，确保传感器与水流充分接触。同样是排水管网监测仪表，为啥有的能用3年，有的3个月就坏？

4.3 数据采集与分析：「好数据」是核心资产

数据质量是整个诊断工作的生命线。在数据采集与分析环节，需要建立完善的质量控制体系：

数据完整性保障：建立设备运行状态监控机制，对通信中断、设备故障等情况报警，确保及时响应修复。同时，设置合理的数据补传机制和缺失值处理规则。

数据准确性校验：定期采用便携式流量计对固定监测点进行现场比对校准，确保测量误差控制在可接受范围内。同时，利用上下游水量平衡关系进行数据交叉验证，及时发现异常数据。

数据分析方法论：数据分析应遵循「先整体、后局部」的原则——首先进行全网水量平衡分析，识别异常分区；然后对异常分区进行加密监测或开展二级分析；最后结合水质特征因子分析、水力模型模拟等手段，精确定位问题来源。在线监测数据质量的打分和评估—智慧排水之乱弹（144）数据质量评估与控制的步骤与工具—智慧排水之乱弹（137）

4.4 与CCTV等方法的「协同作战」：分级诊断的最佳实践

分区多点位连续测流量技术并非要取代CCTV等传统方法，而是要与它们协同作战、优势互补。最佳实践模式是建立「三级递进」的诊断体系：

第一级：在线监测诊断：通过分区多点位连续测流量，快速识别异常区域，将排查范围从「全网」缩小到「分区」。

第二级：便携设备精确定位：对在线监测识别的异常分区，采用便携式流量计、水质快速检测仪等设备进行移动式加密监测，将问题范围从「分区」缩小到「管段」。

第三级：CCTV精准排查：经过前两级的层层筛选，最终仅对少数核心问题管段开展CCTV检测，精准定位具体缺陷点，为修复工程提供直接依据。

这种「三级递进」的模式，充分发挥了各种技术手段的优势，实现了效率和成本的最优平衡，已被多个城市成功验证和推广。

5. 写在最后：数据驱动的管网管理新时代

排水管网诊断是一项复杂的系统工程，没有哪一种技术手段可以包打天下。分区多点位连续测流量技术之所以被誉为「最靠谱有效」的方法，并非因为它能取代其他技术，而是因为它提供了一套科学的方法论框架：通过系统性的分区计量、连续性的动态监测、定量化的数据分析，将传统的「大海捞针」式排查转变为「精准定位」式诊断。

在这个框架下，CCTV、声呐、水质分析等传统方法不再是各自为战的「单兵」，而是协同配合的「队友」。分区多点位连续测流量扮演着「侦察兵」和「指挥员」的角色，负责发现问题、锁定目标；CCTV等传统方法则扮演着「工兵」的角色，负责精准排查、确认病灶。

站在行业转型升级的十字路口，我们有理由相信，以分区多点位连续测流量技术为代表的量化诊断方法，必将引领排水管网管理进入一个「数据驱动、科学决策」的新时代。对于那些仍在为管网问题「头疼不已」的城市管理者来说，或许现在就是最好的时机——让数据成为你洞察地下世界的「慧眼」，让科学成为你治理城市水环境的「利器」。给城市做一次肠镜，原来这么讲究！
