再谈排水管道流速监测代表性问题—智慧排水之乱弹（168）

2026-03-03

小编按：排水管道流速指标是非常重要的量化分析依据，如果原始测量的信息代表性不足，导致流速测量的一致性和可靠性有问题，那么这个数据用于定量分析一定是有问题的。本文从流量测量的需求和原理出发，对多种方法的代表性进行分析对比，帮助大家选择适用的流量测量方式。

一、流量监测：管网诊断的核心依据

如果从管网定量诊断的角度出发：在排水管网里，只测液位不测流量，约等于看病只量体温不做血常规——能知道有没有毛病，但说不清毛病多大、病在哪儿。液位是表象，流量才是本质。为什么？

（1）排水管网定量分析的唯一抓手。排水管网诊断的核心是水量平衡——上游来多少，下游走多少，中间少了的部分去哪儿了？如果中间多了是啥地方多的、多了多少？是入渗入流？混接错接？溢流冒溢？还是有根隐蔽的不知名管道偷偷排走了？如果没有充分的多点位、连续时间段的流量定量数据，这些分析都是空中楼阁。

（2）管道运行工况识别的依据。降雨时的径流峰值出现在第几分钟？泵站启停对下游流量的影响幅度？管网运行的液位流速关系是否正常？这些动态过程，只有通过流量检测才能完整刻画。液位会受下游顶托的影响可能会失真，但基于断面扫描方式测得的流量数据是诚实的，它能直接反映排水管道真实的过水能力。

（3）数学模型校核的硬通货。要对排水管网的运行规律做系统分析就需要用到数学模型。但模型参数是否准确，模型是否能真正反映现状排水规律，得用实测流量来支持校核工作。没有高质量、高可靠性的流量数据，数学模型就是"自娱自乐"的数字游戏，或者是“垃圾输入、垃圾输出”的无效工作。

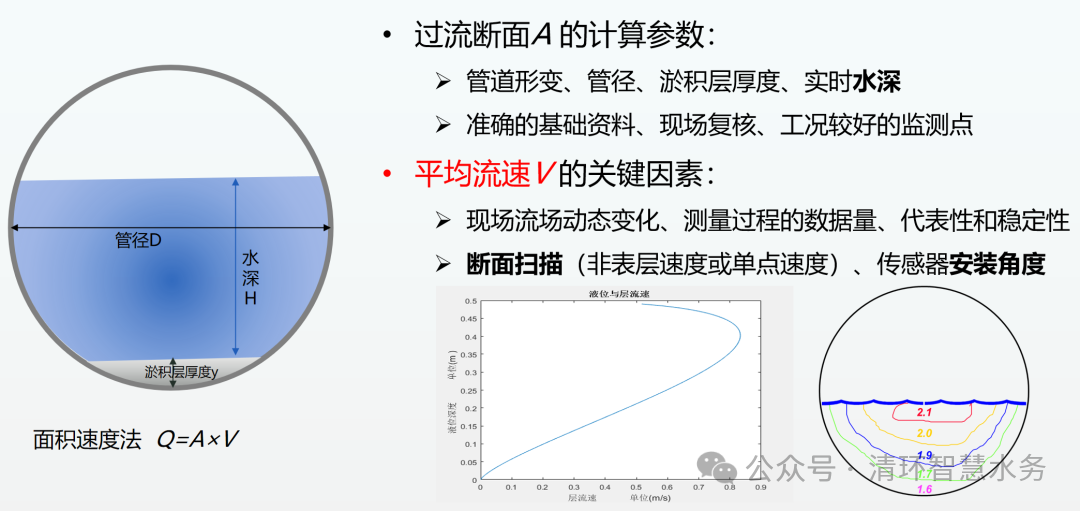

所以，流量监测是排水管网分析诊断的最重要定量依据，这事儿没有商量余地。但问题来了——流量怎么才能测得准？流量一般用面积速度发来测，液位相对好测过流断面A容易获取，针对平均流速V的核心问题来了：测的那个流速，能代表整个断面的流速分布吗？

二、流场分布：排水管道里的"暗流涌动"

很多人对流速的理解还停留在"水在管子里流，有个速度"的层面。但实际上，排水管道里的流场，是非常复杂的。

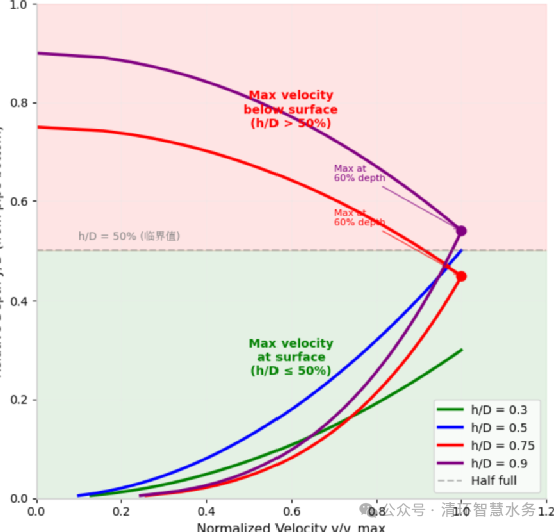

流体在管道中流动时，由于管壁摩擦和粘性作用，流速呈抛物线分布的层流规律，管壁处流速为零，中心线流速最大。非满流条件下，当充满度大于50%时，最大值速度会在水面下某个区域，而不会在水体表面。当水位较低时，水面波动剧烈，表面流速和底层流速差异巨大；当水位升高接近满管，流态又可能发生突变。同时，现实中的排水管道不是理想的光滑圆管，有接口错位、沉积物堆积、检查井干扰等，这些都会让流场在横截面上"跑偏"。另外，排水管网的水流从来不是稳态的。泵站启停、闸阀调节、降雨径流汇入等，都会导致流速的瞬时变化。测一瞬间的流速，能代表这一小时的平均情况吗？

所以说，"测流速"和"测准断面平均流速"之间，隔着一个流体力学加N年的现场经验。不同的测量方法，本质上是都是在流速"代表性"和"可行性"之间做权衡。

三、测流方式的代表性比较

市面上主流的流速测量方案，按代表性从高到低，大致可分四档。做个对比表格如下：

对比维度	点流速法（单点多普勒/转子）	表面雷达流速法	断面扫描方式（单探头多普勒）	多断面扫描方式（多探头）
测量原理	单点流速（通常是中层或底层某一点）	非接触式雷达测表面流速	多普勒剖面，扫描整个断面垂线	多个探头同步扫描，空间平均
安装方式	接触式，通过支架管内固定	非接触，通过支架管顶安装	接触式，通过支架或环装管内固定	多个传感器，环装管内固定
水力条件	中水位以上有效，低水位易暴露，探头大	仅适用于浅水位、高流速；满管或低流速时失效	全水位适应，需淹没传感器，水位3cm以上即可	全水位适应，冗余度高，通常用于大管径
代表性评价	⭐堪忧单点→断面的推算，中间隔着一片理论的真空地带	⭐⭐⭐有条件可用表面→平均需经验系数，且系数随水位变化，浅水位高流速勉强可用	⭐⭐⭐⭐较可靠，每次测量扫描区域一致，通过算法可得到流场分布，流速一致性好、代表性强	⭐⭐⭐⭐⭐精确测量方式，多个点位同步扫描，消除局部扰动，得到的流场分布更准确
核心局限	测点位置决定生死；沉积、安装角度影响大；无法捕捉流速分层差异	雷达波无法穿透水面；低流速信噪比差；表面流速与平均流速关系不稳定	传感器存在2cm的盲区；对安装精度要求高；单断面仍可能受局部流态影响	设备及安装成本上升；数据融合算法复杂
适用场景	仅需定性判断"有没有水"或"水大不大"；预算极度受限的预警项目	天然河道、明渠等规则断面；排水管道中仅推荐用于高流速、稳定流态的特定点位	管网诊断的主流方选择；水量平衡分析；模型校核；短期临测，长期监测	精确计量、科研级监测；对不确定性容忍度极低的场景，不差钱
数据可信度	低（高度依赖安装经验和后期率定）	中（需大量现场率定建立表面-平均关系，还需定期修正）	较高（直接物理测量断面分布，无需过多假设条件）	极高（原始信息量最大，多点统计降低随机误差及干扰）

下面重点说说几个常见的坑：

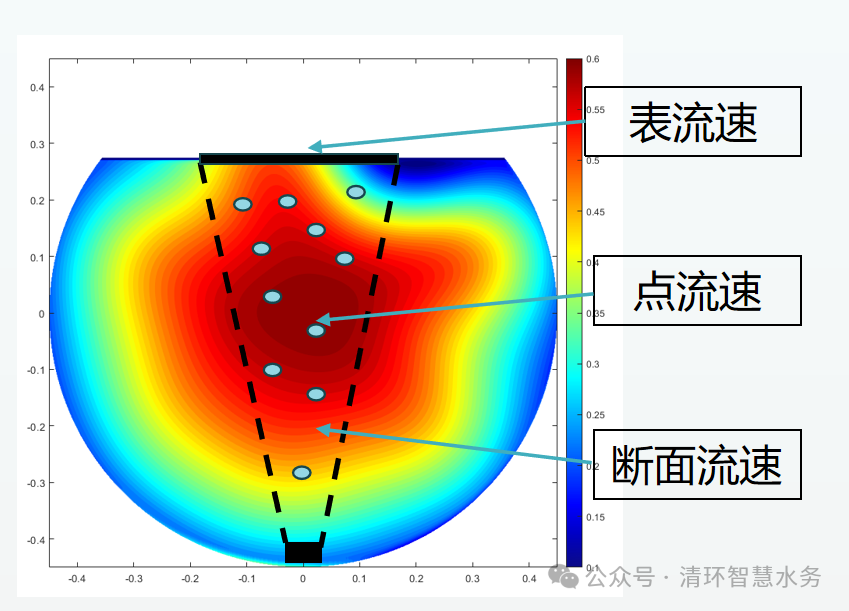

（1）便宜设备测量点流速的"位置玄学"： 很多项目把传感器装在管底，觉得"稳当"。但管底恰恰是沉积物堆积、流速最低的区域——你测的是"滞流区"的速度，推算整个断面，结果能不虚低吗？装在理论平均流速点的0.6倍水深处？问题是水位在变，那个"0.6倍"也在变，而且如何固定也是个问题。所以点流速的数据，看看趋势可以，拿来算总量，心里得打个问号。所以，不要说测个点流速，就说排水管道流量测不准、没用，断面扫描流量仪表示很冤。

（2）雷达测速的"表面功夫"： 雷达法最大的诱惑是"非接触、低维护成本"，但代价是只能测表面流速。排水管道里，表面流速和断面平均流速的关系，受水深、流速、糙率、风动等多重因素制约。我们做过对比，同一断面，雷达测的表面流速和断面扫描测定的平均流速，比值在0.7-1.3之间飘忽不定——这个不确定性，对于需要定量分析的项目，是不可接受的。

（3）断面扫描的"提升改进"：目前，实现断面扫描方式的流量仪多数为进口产品，要突破断面扫描技术瓶颈，必须从多普勒底层算法及传感器出发设计开发，才能掌握对原始信号的处理能力，为了更好的测量，需要采用连续波和脉冲波结合的断面扫描方式，从而实现传感器前端至液面以下的近场和远场区域内流速特征的全面扫描与信号处理，获取流速分布数据，并通过实时建模实现流速分布数据与流场规律的动态匹配，这样才能可靠计算监测断面的平均流速，提高流速测量的代表性和可靠性。编码方法的选择、大信息量数据的采集和实时处理、流场规律的研究建模、传感器姿态的影响等等，还有大量的细节需要打磨和提高，这样才能让断面扫描更为可靠。
