在线监测锁定冒溢病灶之旱天篇—智慧排水之乱弹（161）
小编按：排水管网发生雨天冒溢的本质原因是排水管网“生病”了。所以，我们不能只在雨天“发烧”的时候看病，也要在平常开展必要的“体检”，从而了解平常运行是否处于“亚健康”状态。本文借助一个具体案例，剥茧抽丝，分析了旱天的存在问题，从而为雨天进一步诊断分析提供充足的参考依据。
污水冒溢问题常被视为雨天的“专属灾害”，传统的治理思路常常陷入“头痛医头、脚痛医脚”的被动模式，将污水冒溢简单归因于降雨影响，从而只在雨天进行应急诊断和被动响应。然而实际的治理经验表明，污水冒溢问题的诊断需要"旱天"、"雨天"双管齐下，雨天监测能够直观捕捉溢流现象和严重程度，记录外水入侵的实时过程证据；而旱天监测则不容忽视，它如同医生的"听诊器"，旱天监测不仅能反映管网的日常运行状态，更能预警潜在的风险，为雨天可能发生的溢流问题提供前瞻性的判断。两者相辅相成，共同构成完整的诊断体系。本文将聚焦旱天分析篇，通过具体案例深入解析如何利用旱天监测数据，揭示管网中隐藏的结构性问题。【小编：通过在线监测，我们本质上解决的问题就是排水管网运行规律的时间代表性问题。通过准确、可靠的连续监测数据，来反映排水管网旱天和雨天的运行规律，从而进行客观、准确、有效、全面的系统分析。当然，这种数据采集也不一定必须做长期固定监测，可以通过阶段性持续临时监测来实现。只要能保证数据的时间代表性是充分足够的就可以啦。 】
图1 污水冒溢旱雨天诊断排查内容
一、案例背景与历史问题
某污水管线位于地铁交通线路上方，最近的调查资料显示，该段污水管检查井在旱天即发生冒溢，当时初步归因于管道瓶颈（上游DN500至下游缩径为DN400/DN300）和外部临时排水（建筑基坑降水涌入）的共同作用。而根据业主最新提供的信息，目前该段污水管在旱天条件下，未出现冒溢现象；而在降雨期间，检查井溢流问题依然持续发生。

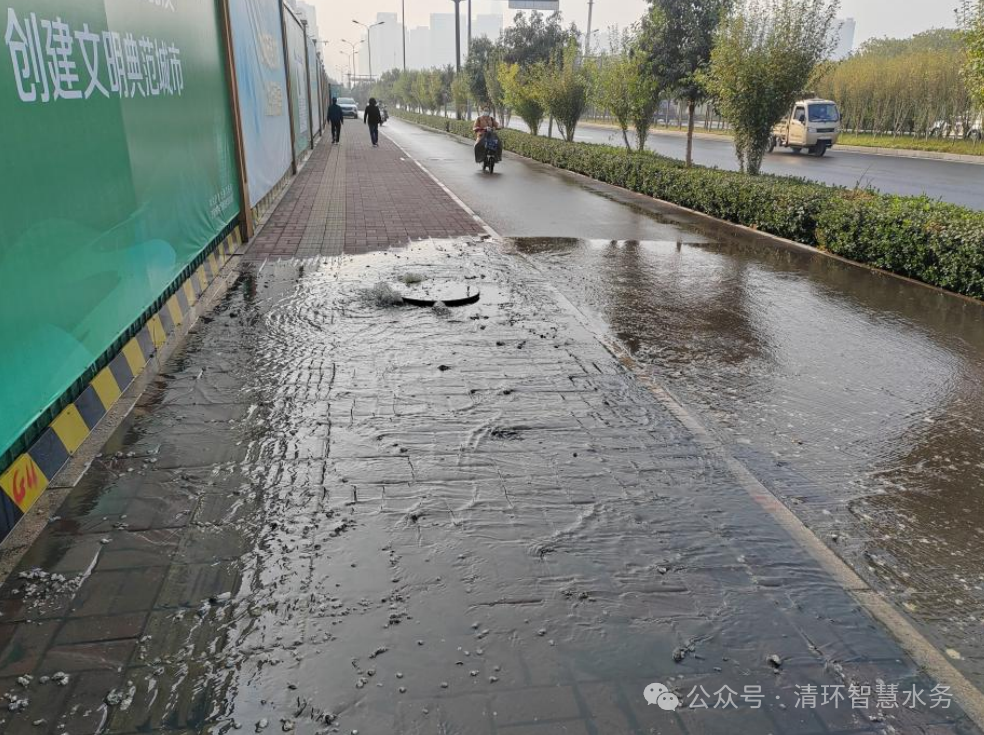

图2 案例旱天历史冒溢情况
二、管道基础信息复核
经过多次现场踏勘和管道基础信息复核，发现该区域污水管网实际情况与图纸资料大相径庭，该区域污水管网实际存在双管并行，具体问题如下：冒溢井污水管段存在“双管并行”结构，DN400浅管（埋深1–2米）与DN500深管（埋深3.7–4.3米）。
三、旱天监测掌握管网运行情况
为掌握冒溢点上下游管网旱天运行情况，清环团队在冒溢点汇水范围内布设7台THWater流量监测设备，覆盖冒溢点上下游、水力瓶颈点，形成一体化监测网络。【小编：通过多点位监测，我们解决的是排水管网运行规律的空间代表性问题。只有基于排水管网拓扑关系和分析的精细化需求客观分析，制定合理的监测方案，通过多点位的配合才能获得更为全面、整体性的监测数据，通过多个点位的变化规律刻画系统的整体运行规律，辅助开展相应的分区量化诊断。】

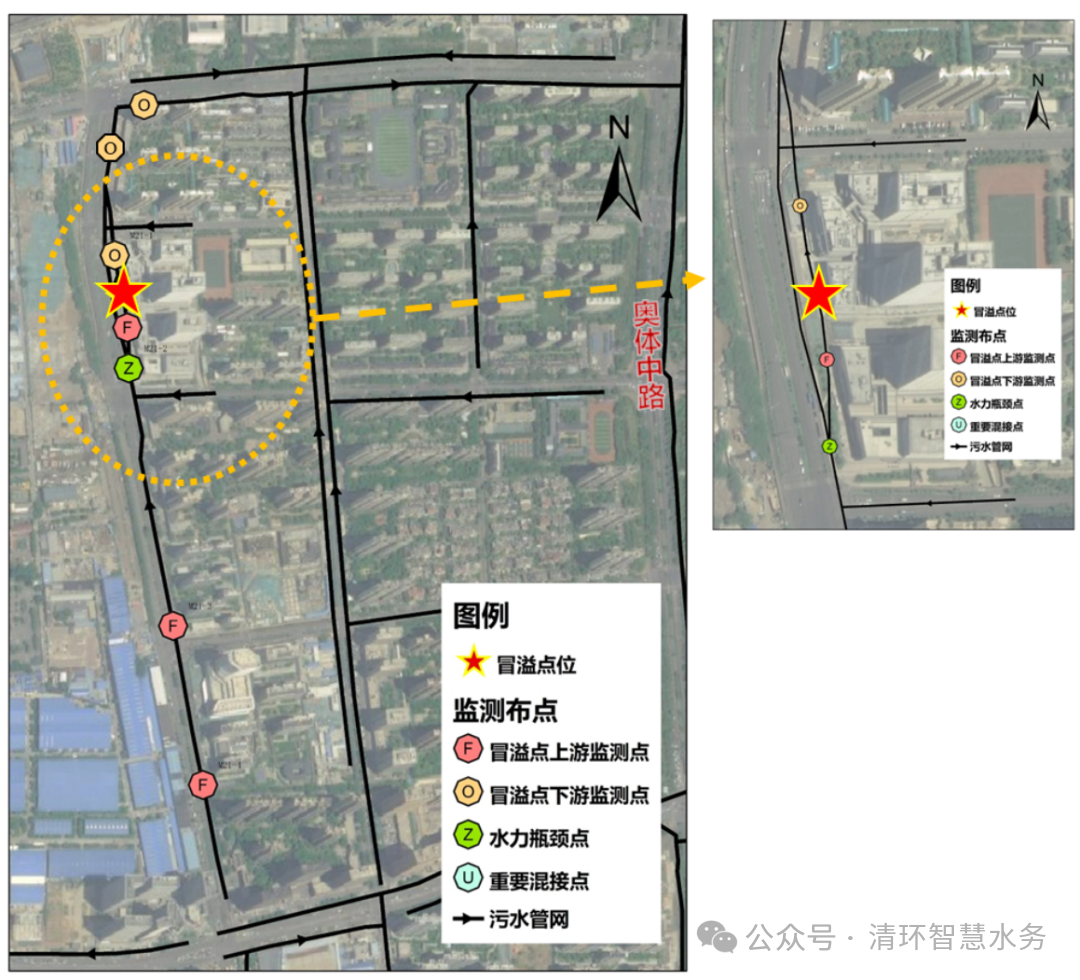

图3 监测设备布置示意图
旱天监测数据显示，①“双管并行”处深层管道在旱天处于满管但流速近乎为零的状态，表明其已基本丧失过流能力。这导致所有污水几乎全部压至浅层管道，形成了“双管并存，实则单管运行”的局面，极大地降低了系统的可靠性与冗余度。

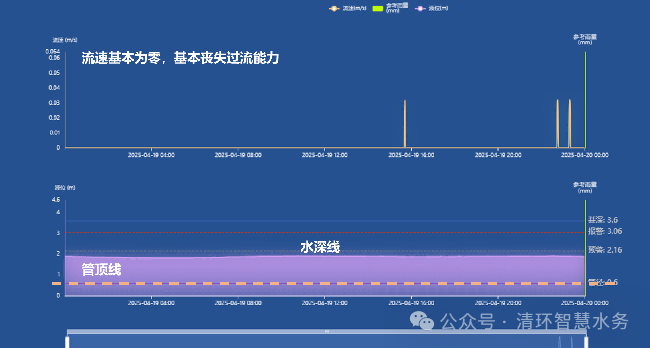

图4 深层管道流速液位监测数据
②根据旱天液位监测数据以及踏勘信息，得到A点以北监测点（除浅管部分）均为高水位。高水位成因主要为系统下游衔接井内逆流1.85m，迫使水流必须累积到一定高度才能翻越进入下游，直接导致其上游管段旱天长期处于高水位运行状态。且“双管并行”处承担主力输水任务的浅层管道旱季虽水位较低（充满度0.15-0.35），但现场踏勘发现其下游存在淤堵与逆坡，过流能力受限。
图5 旱天液位监测数据
图6 管道结构性缺陷示意图
③根据旱天流速监测数据，分析得到A点以北（除浅管部分）监测点流速均小于0.3m/s，流速偏低，属于易淤积管段，现场踏勘也发现深管检查井淤泥板结严重。

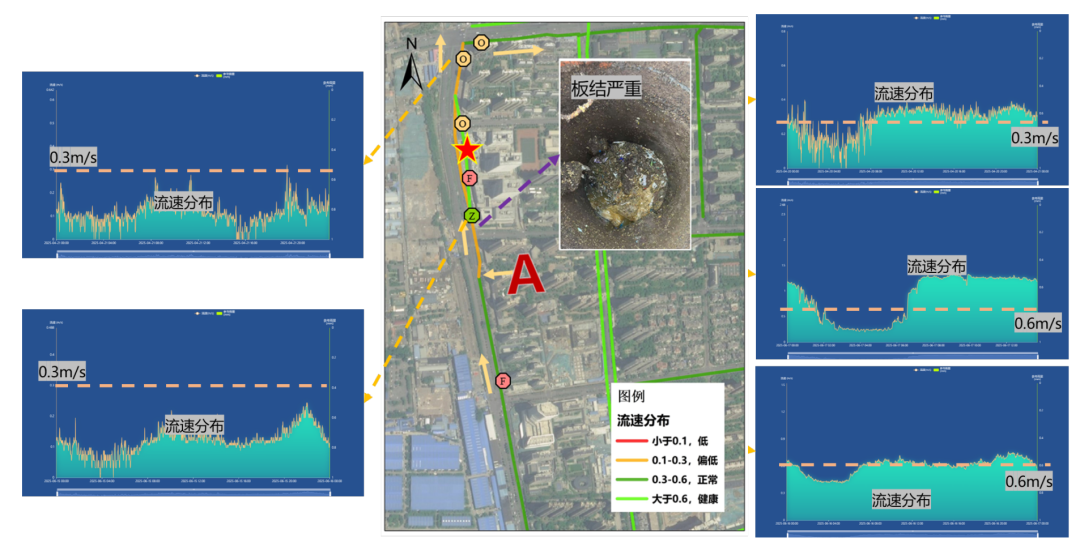

图7 旱天流速监测数据
四、冒溢成因初步分析
综合以上信息，可以初步判断造成冒溢事件的成因主要为：
1、冒溢检查井下游存在井内逆流1.85m，导致上游双管并行处深管淤积严重且不具备过水能力，浅管深度不足且不满足过流需求，出现局部冒溢；
2、冒溢检查井前存在淤堵，造成管道断面严重缩减，过流能力受限；
3、存在输入性外水；历史资料为旱天冒溢，外部临时排水为建筑基坑降水涌入；现阶段为降雨冒溢，初步怀疑上游存在混接雨水，或趁降雨偷排水的情况。
总而言之，将污水冒溢视为雨天"专属灾害"是一种认知误区，仅在雨天开展监测诊断更是一种治理策略的偏差。雨水只是"引爆"潜在问题的导火索，而真正的"炸药"早就在旱天潜伏于管网系统内部。通过旱天监测，我们已精准锁定了案例管段的病灶所在：深管瘫痪、关键节点逆流、浅管瓶颈等多重结构缺陷，使整个系统在旱天就处于"亚健康"的临界状态。然而，诊断清楚"病因"只是第一步。要制定完整的治理方案，我们还需要回答关键问题：雨水究竟是如何引爆这个"炸药"的？外来水量的冲击有多大？不同瓶颈段在雨天的真实负荷如何？这就需要在旱天诊断的基础上，开展更深入的雨天分析。想知道雨水是如何按下这个“引爆键”的吗？欢迎持续关注我们，共同在下篇《雨天分析篇》中揭晓答案！
